CLIMA 2000 progetta ed installa sistemi elettronici per il telecontrollo e l'automazione realizzando sistemi ad alto contenuto tecnologico, in grado di soddisfare sempre le specifiche esigenze dell'utente. Il telecontrollo consente di pilotare, sorvegliare e supervisionare a distanza le installazioni tecnologiche.

Le stazioni di monitoraggio controllate hanno diverse configurazioni in funzione della presenza di alimentazione da rete 220V e del livello di segnale GSM/GPRS e/o RADIO (in assenza di segnale GSM/GPRS). Presso ciascuna postazione verrà installata una centralina elettronica o RTU (Remote Terminal Unit), che avrà la funzione di acquisire i dati di campo, inoltrare i comandi per l’automazione dell’impianto, nonché predisporre lo scarico dei dati storici da parte del centro di controllo.

Le RTU utilizzate sono studiate per operare in ambienti gravosi e particolarmente indicata per il monitoraggio delle reti idriche. Consentono di monitorare tutte le grandezze idriche panche (pressioni, portate, livelli, flusso, velocità, …) anche laddove sia difficoltosa l’operatività e non si abbia disponibilità di energia elettrica.

La stazione periferica GPRS, tramite un modem abbinato ad una SIM dati, apre un canale di comunicazione con il server e periodicamente scarica i dati (frazioni di kbyte) che vengono memorizzati sul database del server.

Un semplice browser si collega poi alle pagine web opportunamente costruite che, prelevando i dati dal database, li mostrano nelle diverse modalità tipiche del supervisore (sinottico, trend, giornale, report). Tutte le tecnologie utilizzate (ASP, Php, Java, Mysql) sono gratuite e consentono di abbattere i costi della centrale di supervisione e di rendere qualunque dispositivo connesso a Internet (PC, telefono cellulare, tablet ecc.) una centrale di controllo.

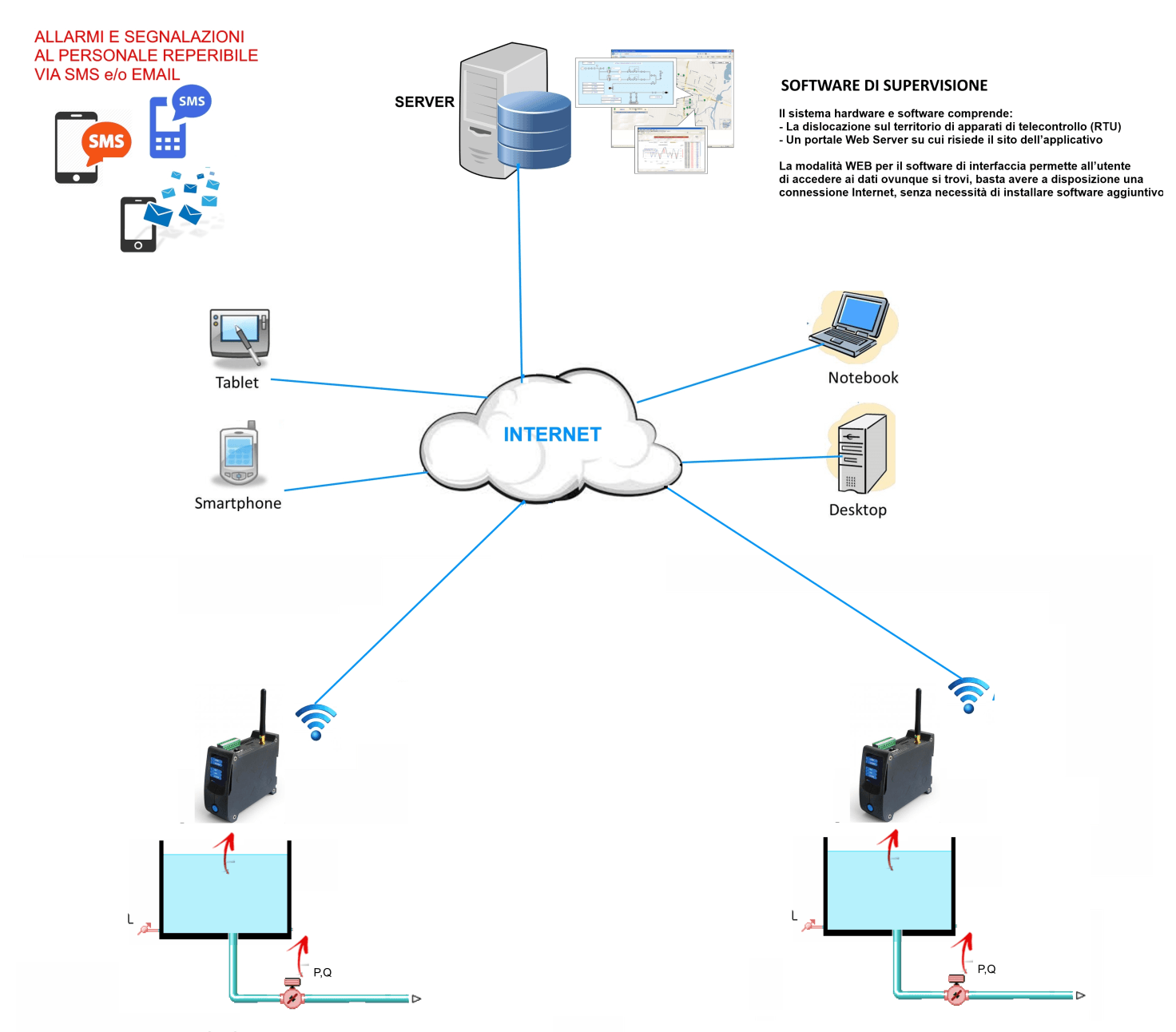

Architettura del sistema di telecontrollo

Architettura dei sistemi di telecontrollo

In generale, il sistema hardware e software di un sistema di monitoraggio e telecontrollo acquedottistico comprende:

  • La dislocazione sul territorio di apparati di telecontrollo (RTU) dedicati all’acquisizione dei dati necessari al monitoraggio degli impianti.
  • I moduli software necessari alla gestione delle periferiche di telecontrollo.
  • Un database centrale per la registrazione dei dati del sistema
  • Un portale Web Server su cui risiede il sito dell’applicativo interfaccia utente
  • La modalità WEB per il software di interfaccia permette all’utente di accedere ai dati ovunque si trovi, basta avere a disposizione una connessione Internet, senza necessità di installare software aggiuntivo sui PC.

Nello specifico, l’architettura del sistema, si comporrà di:



RTU per l’acquisizione dei dati di portata, livello, ecc… in punti significativi della rete idrica e, tramite modem di comunicazione GSM/GPRS e/o modulo radio, successivo invio dei valori raccolti su un SERVER centralizzato.

Il server sarà dotato di un opportuno software di supervisione che consentirà a qualsiasi apparecchio dotato di connessione WEB (PC, Tablet, Smartphone, ecc…) di visualizzare i dati raccolti e, eventualmente, elaborarli.


SENSORI per l'acquisizione dei dati (sensori di livello, portata, ecc...)


Un Software di Supervisione e Monitoraggio per l’acquisizione, gestione dati e controllo ubicato su Server collocato in un data-center dotato di un’infrastruttura informatica protetta e ridondata al 100%, tale da garantire una disponibilità 24 ore su 24, 365 giorni all’anno con backup dei dati. Il sistema sarà accessibile da rete internet.
